如何让头发渲染更丝滑

目前游戏中应用广泛的Alpha Dithering + TAA渲染头发的方式，在分辨率不够高时会有明显的噪点，对于像暖暖这种需要静距离观察的应用场景来说，效果还是不够精细（丝滑）。

另一方面如果不使用单独的Hair TAA，依赖全屏TAA（后处理），就限制了玩家自定义AA的选择，而大部分3A游戏中都是有多种AA方案可供选择的。

如果采取Alpha Blend方式，不可避免遇到半透明渲染排序问题。因此我们要使用Order Independent Transparency (OIT)技术解决这一问题。

WBOIT

OIT的流派有很多种，例如Depth Peeling, Pixel Linked List, Moment-Based等，这里我们先尝试使用Weighted Blended Order-Independent Transparency (WBOIT)方案。

WBOIT需要通过合适的权重函数来近似计算Over算子, 其由英伟达在13年提出，详见 NVIDIA/Weighted Blended Order-Independent Transparency。

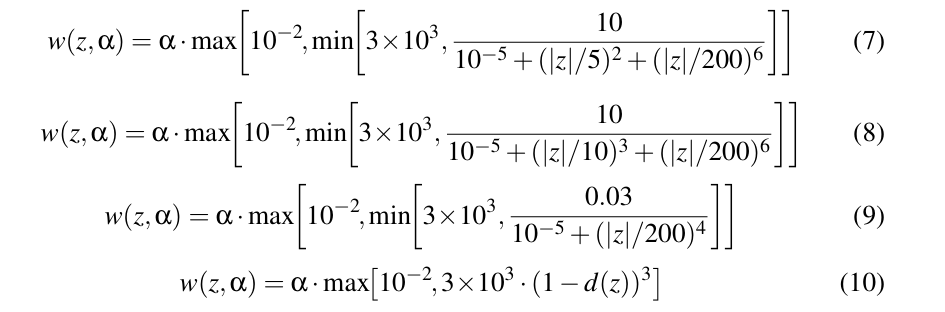

Equation

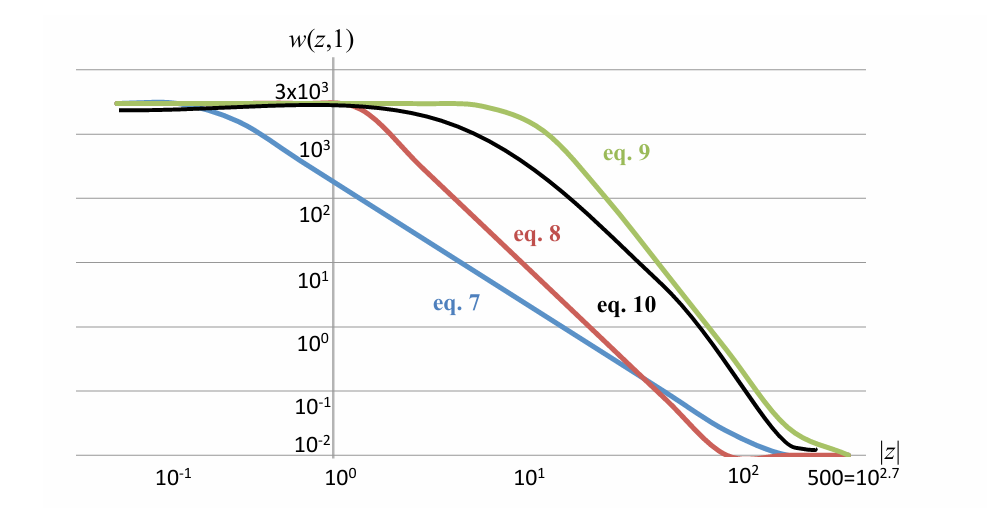

Equation Compare

以下是Paper作者Morgan McGuire在其Blog中给出一个的OpenGL实现的示例。

Accumulate部分：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
// Output linear (not gamma encoded!), unmultiplied color from
// the rest of the shader.
vec4 color = ... // regular shading code

// Insert your favorite weighting function here. The color-based factor
// avoids color pollution from the edges of wispy clouds. The z-based
// factor gives precedence to nearer surfaces.
float weight =  max(min(1.0, max(max(color.r, color.g), color.b) * color.a), color.a) * clamp(0.03 / (1e-5 + pow(z / 200, 4.0)), 1e-2, 3e3);

// Blend Func: GL_ONE, GL_ONE
// Switch to premultiplied alpha and weight
gl_FragData[0] = vec4(color.rgb * color.a, color.a) * weight;

// Blend Func: GL_ZERO, GL_ONE_MINUS_SRC_ALPHA
gl_FragData[1].a = color.a;

Blend 部分

1
2
3
4
5
vec4 accum = texelFetch(RT0, int2(gl_FragCoord.xy), 0);
float reveal = texelFetch(RT1, int2(gl_FragCoord.xy), 0).r;

// Blend Func: GL_ONE_MINUS_SRC_ALPHA, GL_SRC_ALPHA
gl_FragColor = vec4(accum.rgb / max(accum.a, 1e-5), reveal);

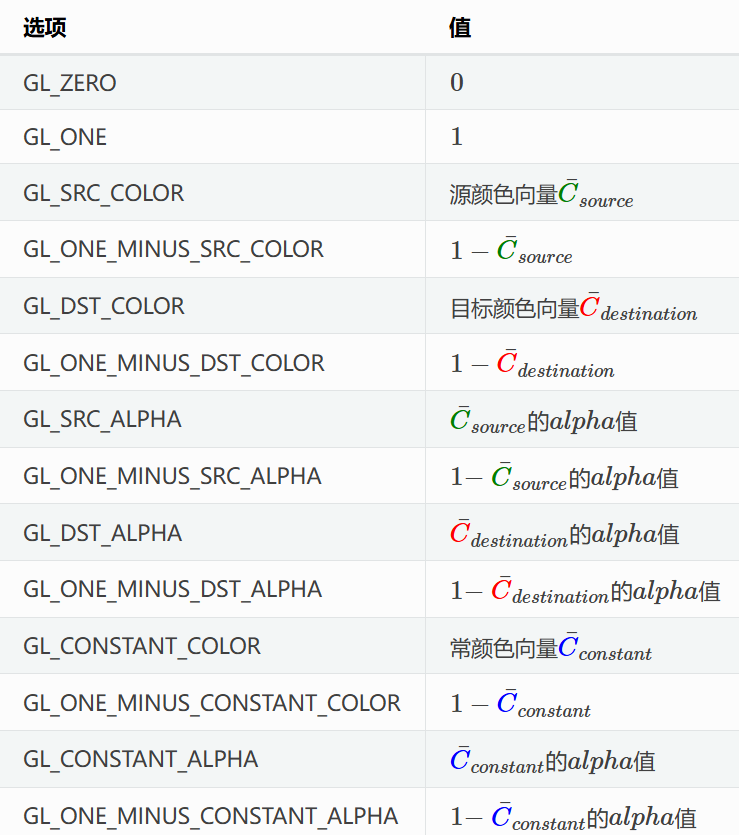

OpenGL BlendFunc参考如下：

Blend Func

如果在Unity中实现的话，BIRP可以参考冯乐乐女神的实现 candycat1992/OIT_Lab，URP的话简述如下：

  1. 正常渲染不透明物体。
  2. 正常渲染天空盒。
  3. 一个Draw Object Pass 用MRT渲染OIT半透明物体（Accumulate + Reveal）。
  4. 一个全屏Blit Pass将颜色Blend到CameraColorTarget上。

半透问题

Matt大佬在其博客Weighted Blended Order-Independent Transparency中提到了WBOIT近似计算的问题，对于标记为半透明，但Alpha实际很大的物体，如果权重函数的曲线不够陡峭即Power系数不够大时，WBOIT的Blend会出现问题，即本应不透明的物体看起来变得透明了。

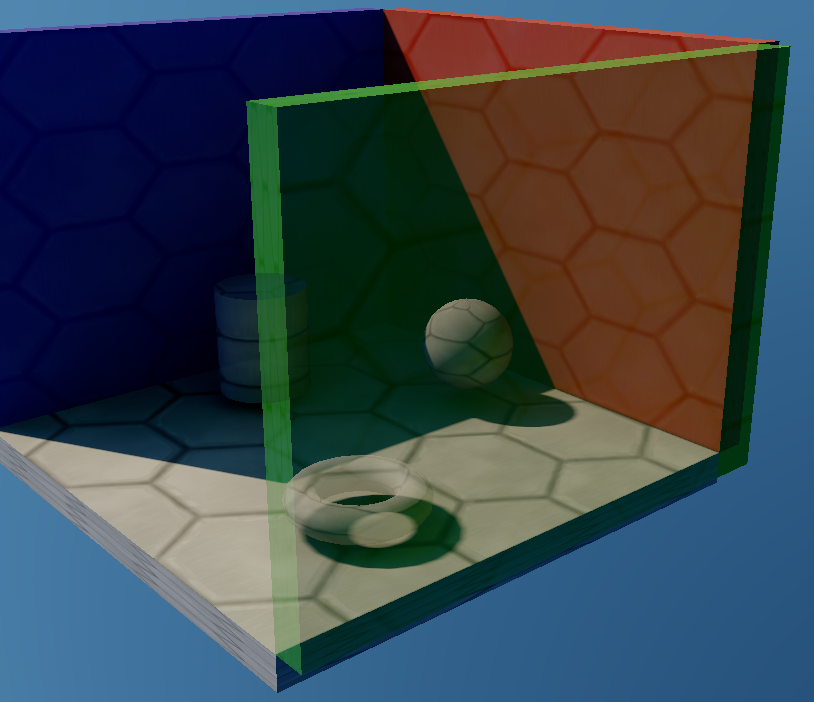

HiOpacity

而头发本质是不透明的，因此完全使用WBOIT是不可行的（不然就看到脑袋了）。

头发半透方案

我们先看下目前各类游戏的头发半透是怎么做的。

伪半透明渲染

二渲中的头发半透大概是一种艺术表达，通常是针对眼睛和眉毛部分的颜色混合，表达出头发的通透感。

实现上，可以用Stencil Mask标记需要混合的不透明片元后单独渲染一个Transparent Hair Pass来实现，非标记区域头发还是普通的Opaque渲染。

TAA & Dithering方案

开篇提到的方案，基于时域的降噪/AA/超分技术现在使用的非常广泛。要效果好对于分辨率有一定要求，否则在糊的情况下，TAA会让画面更糟糕。

双Pass渲染

写实项目中，半透部分Alpha Blend的目的是为了处理边缘锯齿。

在TAA & Dithering方案流行之前，通常用双Pass来解决，即一个Pass用来渲染Alpha高区的部分，一个Pass用来渲染Alpha低区的部分。

这个方案的主要问题是边缘部分的半透明叠加时仍会存在排序问题。

WBOIT半透方案

上述双Pass渲染的问题刚好可以由WBOIT来解决。

因此我们以URP为例，调整一下方案:

  1. 正常渲染不透明物体，其中包括Alpha高区的不透明头发，写入深度
  2. 正常渲染天空盒
  3. 渲染Alpha低区的OIT半透明头发，不写入深度
  4. 一个全屏Blit将颜色Blend到CameraColorTargetRT上。
  5. 正常渲染半透明物体

这里分离了头发和其他半透明物体的渲染，让头发使用OIT，而其他半透物体仍使用Render Queue。

这个方式在纯Opaque的场景中都能用，但如果头发在半透明物体前，例如窗户前，就会存在渲染错误。原因在于这里OIT Blend Color渲染在其他半透明之前，因此半透明物体的渲染会覆盖头发的渲染。

而把Blend Pass放到Draw Transparent Objects之后，就会导致头发始终可见（和上面半透问题一致）。

补丁方案

为了解决普通半透明物体覆盖头发的问题，笔者总结了以下几个方案。

Pre-Z

这种是只保留边缘部分的半透效果，URP中即开启Depth Priming，在Depth Prepass中先写入Alpha高区+低区的深度，之后Opaque Pass和OIT Pass只输出颜色，不写入深度。但这个的缺点是边缘部分半透效果会变差，个人觉得效果不够好。

Depth Postpass

这种方式是在绘制半透头发的时候写入深度。

但半透明物体渲染正常来说是不能写入深度的，原因在于影响了半透明的ZTest。因此需要和HDRP一样增加一个Depth Postpass，在渲染完OIT半透后再单独渲染一遍半透部分的Depth，该方案额外的收益是顺便解决了DepthOfField、Volumetric Light等依赖深度的后处理、屏幕空间效果。

工程实践上需要注意URP中Camera Depth Attachment Copy到Off-Screen Depth Texture的时机，如果不修改渲染管线，可能需要一个额外的CopyDepthPass在OIT Pass后重新拷贝一遍深度。

但存在的问题是头发Alpha低区写入深度后， 被覆盖的像素在Transparent Pass中就不被渲染了，头发在半透物体前会产生边缘的混合错误。

After Transaprent

这种方式是把OIT半透明放最后渲染，在例如单角色展示大厅的场景中效果较好，但因为没有正确的渲染排序，头发会覆盖在所有半透物体上。

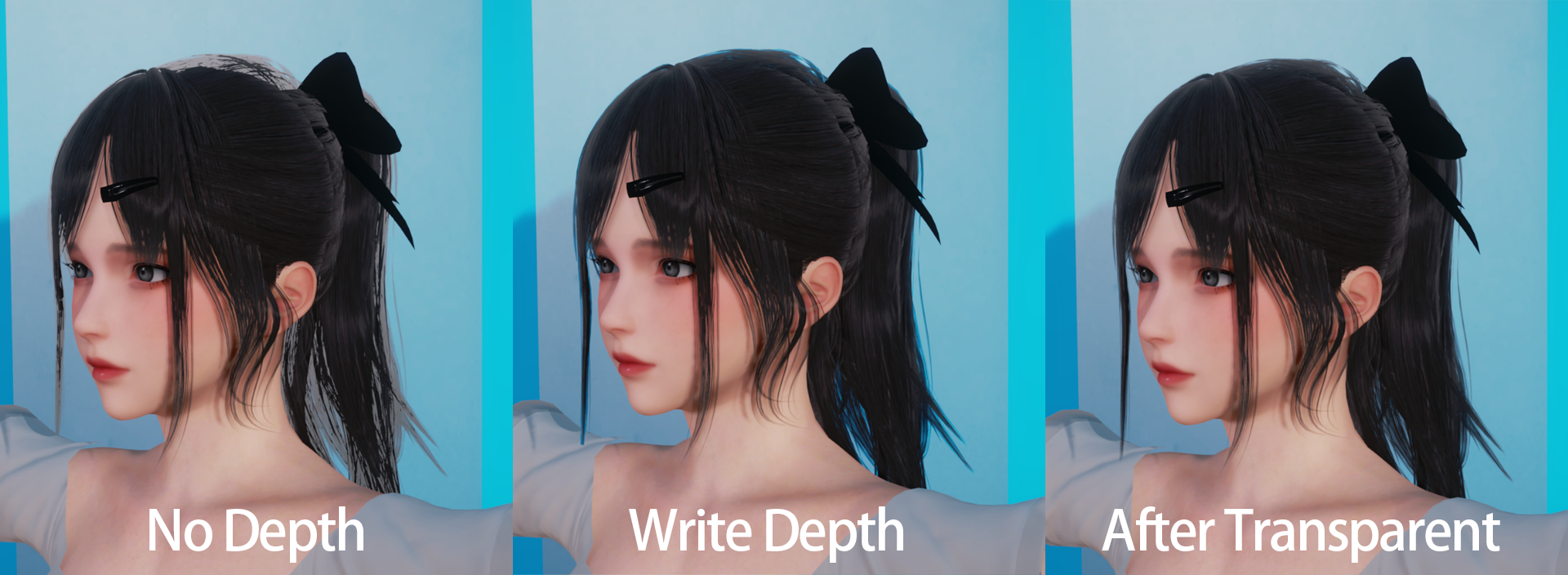

OIT Write Depth

WBOIT混合方案

上面的补丁方案都在现有渲染管线上存在限制和缺陷，After Transaprent 的方式效果最好，但如果前面有半透遮挡就会有问题。

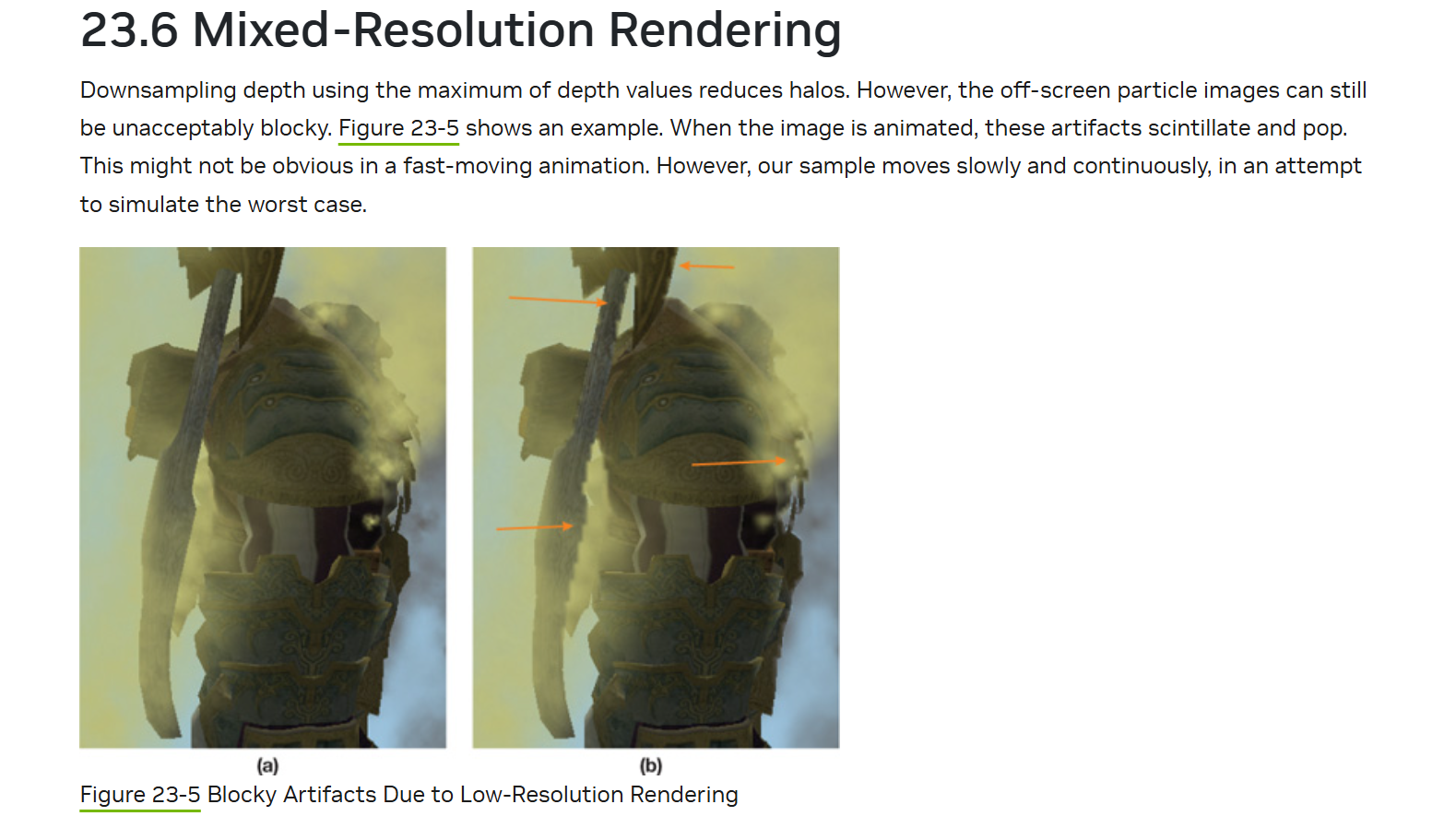

GPU Gem3中为了优化半透粒子，将其渲染到一张单独的降分辨率的RT上，即半透分离渲染，最后和Color Buffer进行混合，但由于深度精度缺失，混合后，半透边缘会被背景颜色渗透。

Blocky Artifacts

其解决方案是结合Sobel Edge Detect对边缘进行Stencil标记，然后在全分辨率下对标记区域再绘制一遍半透物体。

受到启发，我在After Transaprent方案和Depth Postpass基础上，在OIT Pass中写入了Stencil，在Draw Transparent Objects之后，对标记区域再重新Overdraw一次。

最终该方案解决了普通半透物体被头发穿透的问题，通过写入深度，Overdraw不会在OIT物体背后重复绘制，并且获得了正确的后处理效果作为额外收益。

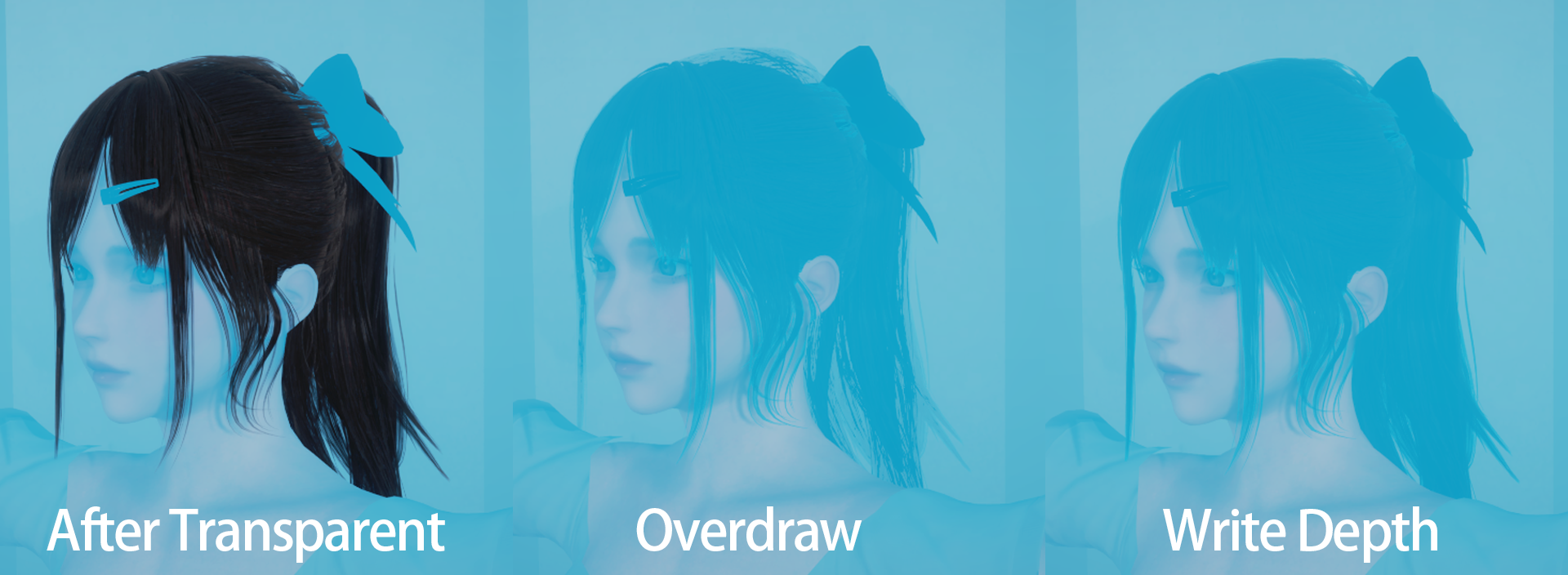

OIT Overdraw

拓展 - MBOIT方案

略有遗憾的是，在边缘部分，Overdraw仍会有一定不自然的混合，例如角色处于有色玻璃窗后时会比较明显。

如果要完全解决问题，还是希望能通过在一个pass中解决所有半透明物体，这需要修改渲染管线让所有Transparent物体由OIT Pass接管，并且需要OIT本身的算法能支持Alpha低区到高区的混合。

正如Creative Assembly在全面战争：三国中提到，WBOIT的效果在Alpha区间为20% ~ 90%的表现较好，其他区域混合效果不佳，虽然可以手动调整权重因子，但如此一来引入各种Magic Number会让逻辑变得脏乱。

因此全面战争：三国的制作组转而使用了MBOIT。

Moment Based Order Independent Transparency (MBOIT)由知名电影特效公司Weta Digital提出，详见Weta Digital - MomentTransparency。

由于MBOIT本身是基于WBOIT改造的，实现完WBOIT后很容易改成MBOIT，这里实现步骤略过，可参考凯奥斯大佬的文章和实现。

从论文给出的benchmark上看，低精度下，带宽开销并没有显著提高，但获得了更好的效果，属于WBOIT的上位替代，等笔者有空了抄一下看看效果。

MBOIT Benchmark

引用

GPU Gems 3 - Chapter 23. High-Speed, Off-Screen Particles

NVIDIA - Weighted Blended Order-Independent Transparency

Morgan McGuire - Weighted, Blended Order-Independent Transparency

Matt - Weighted Blended Order-Independent Transparency

Instancing and Order Independent Transparency in Total War: THREE KINGDOMS

Weta Digital - MomentTransparency
